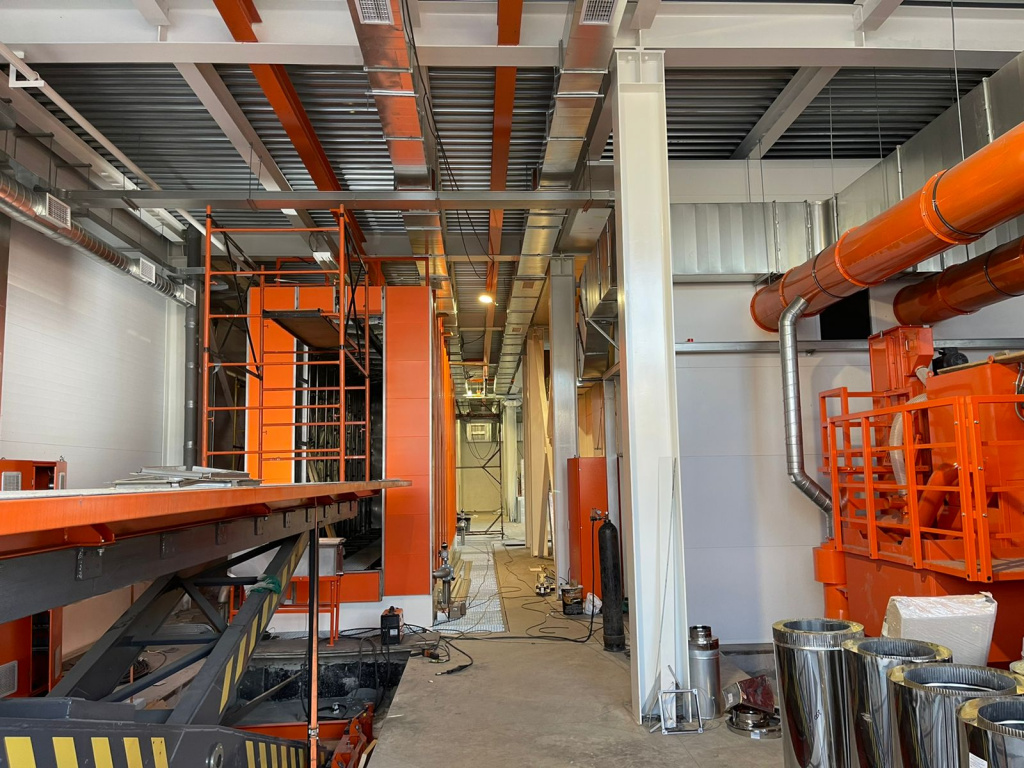

Покрасочная линия SPK, г. Н. Новгород

SPK - комплекс состоит из нескольких камер:

• SPK-камера мелкоабразивной обработки (дробеструйной камеры). Внутренние размеры камеры 12х4х5,4 метров. Камера является тупиковым модулем, имеющим один рабочий пост. Оснащена системой вентиляции мощностью 17000 м3/ч;

• SPK - камера для автоматизированного обезжиривания и фосфатирования. Внутренние размеры камеры 10х2х5 метров. Камера снабжена работающими в автоматическом режиме сдвижными воротами. Камера является тупиковым модулем, выполненным из нержавеющей стали, с ПИР - утеплителем стен, в котором изделия подвергаются обработке химическими веществами путём полива жидкими реагентами через систему из 196 форсунок. В системе форсунок происходит автоматическое дозирование используемых химических веществ с постоянным контролем уровня кислотности. Также в состав оборудования входит установка для деминерализованной воды, маслоотделитель, 3 - ступенчатая сточная система. В камере установлена вытяжка мощностью 1600 м3/час. Оборудование камеры имеет антикоррозионное покрытие. Нагрев растворов проводится с помощью газа. Получаемая тепловая мощность - 200 кВт;

• SPK - камеру обсыхания изделий после мойки. Размеры камеры 10х2х5 м. Внутренние размеры камеры 10х1,5х4,9 м. Камера снабжена работающими в автоматическом режиме сдвижными воротами, системой воздухообмена мощностью 18000 м3/час. Сушка проводится с помощью обработки теплом температурой до 140 °С. Нагрев воздуха производится с помощью газа. Получаемая тепловая мощность - 290 кВт;

• SPK - камера окрашивания и сушки. Размеры камеры - 12х3,6х5,1 метров. Камера устанавливается на высоте второго этажа, снабжена фальшполами, вентиляционной системой приточно - вытяжной с двигателями мощностью 18,5 кВт, обеспечивающими производительность вентиляционной системы до 35000 м3/час. В качестве энергоносителя используется газ. В камере установлен пластинчатый рекуператор, имеющие утепленный корпус. Оборудование камеры защищено от создания взрывоопасных ситуаций;

• SPK - печь для запекания (полимеризации) краски. Размер камеры 10х3х5 метров. Камера является тупиковым модулем, в котором порошковое покрытие на изделиях затвердевает (запекается) при направленном снизу вверх в рабочей зоне потоке горячего воздуха температурой 220 °С. Камера снабжена работающими в автоматическом режиме двустворчатыми раздвижными воротами, системой воздухообмена мощностью 24000 м3/час. Нагрев воздуха производится с помощью газа. Получаемая тепловая мощность - 440 кВт. Система воздухообмена также предназначена для удаления из рабочей зоны паров, выделяющихся при полимеризации;

• SPK - камера сушки цинк - ламельного покрытия. Размер камеры 10х2х5 метров. Камера является тупиковым модулем, оснащена системой воздухообмена мощностью 32000 м3/час. Сушка проводится с помощью обработки теплом температурой до 300 °С.Нагрев воздуха производится с помощью газа. Получаемая тепловая мощность - 440 кВт;

• Компрессорной установки;

• Конвейера с верхней транспортировочной системой для перемещения изделий между камерами.

Каждая камера снабжена пультом управления (на базе логических контроллеров), имеющим сенсорную панель для удобства работы оператора. Совокупность пультов управления образует АСУ ТП, с помощью которой осуществляется мониторинг работы комплекса, оперативное управление комплексом, формирование базы данных параметров работы комплекса.
